QIMS-P
プレス品質統合管理システム
（Quality Integrated Management System - Press）

プレス品質統合管理システムQIMS-Pとは

AEセンサーを金型に取り付け、プレス加工時に発生するワークの「成形音」を収集。インラインで１ショット毎に「割れ」判定・検出を実現します。判定結果NGの場合にはアラームを出力し、プレス設備PLCと連携して設備を停止させることも可能です。 全ショットのデータ収集・判定を行うことで、不良品が後工程に流れない仕組み作りをサポートします。

プレス加工の課題

• 品質チェックは抜き取りで目視検査が中心。見落としによる後工程への不良流出発生
• 全数チェックしたいが多大な工数を要するため困難
• 万一後工程に不良流出した場合には、在庫の選別作業・流出先の追及作業に膨大な工数がかかってしまう

QIMS-P の特徴・導入メリット

1.AEセンサでの「割れ」検出

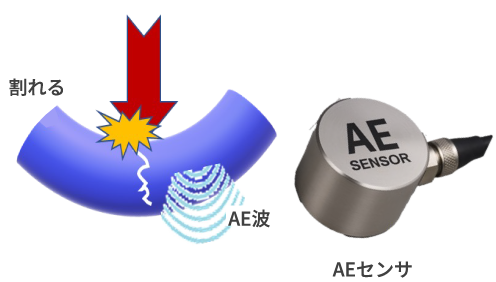

AEセンサが捉えるAE波（※参照）を用いてプレス加工時の「割れ」を検知します。AEセンサの歴史は古く、扱いが難しいとされる場面もありますが、当社は独自のノウハウによりトランスファープレス成形時の「割れ」検知に成功しております。（固い材質に特化して検証中）　

※AE（アコースティック・エミッション）とは?材料が変形・破壊を起こす際に発生する弾性エネルギー　が弾性波(音波)として放出される現象のこと。この弾性波=AE波を捉えるのがAEセンサです。

加工中 材料の悲鳴(AE波)を捉える

2.全数品質管理

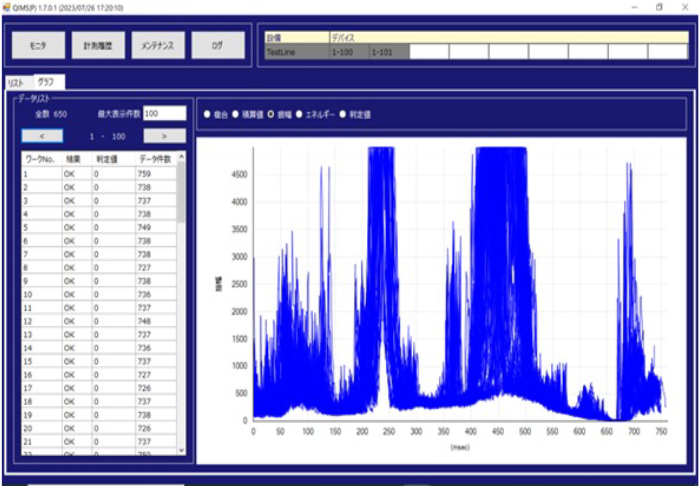

プレス設備PLCと連携し１ショット毎に成形開始信号を受信して、成形中のデータを１ミリ秒で収集します。成形終了時には、波形データを生成して閾値でOK/NGを判定。リアルタイムに量産部品全数の管理が可能です。

3.不良流出防止

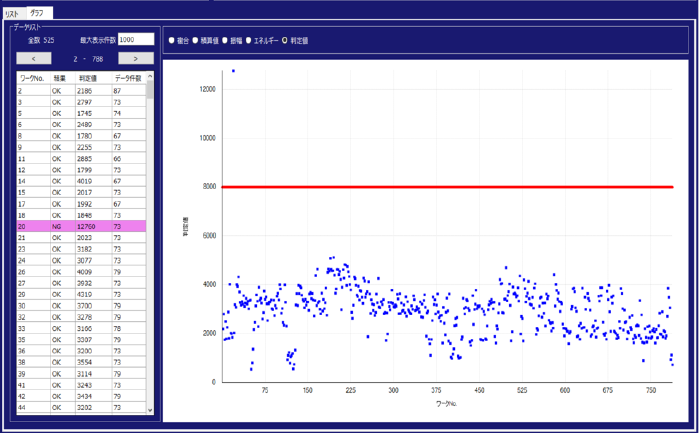

判定は独自開発した判定ロジックに基づいて行います。判定NGの場合はアラート出力可能です。設備PLCと連携して異常発生時には作業者に知らせる・設備停止させることで、NG品の後工程流出を防止します。（新たな判定ロジックを開発中！）

4.変化点・傾向管理に活用

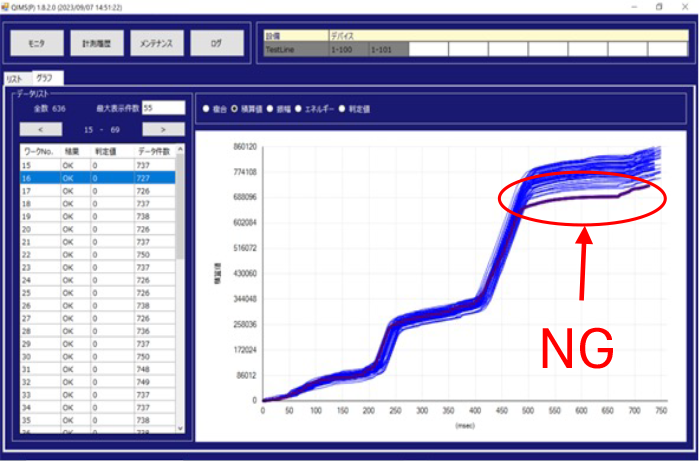

成形時の全データは、部品番号と紐づけてロット毎に保管できます。材料や条件変更等の変化点情報と、部品毎の傾向情報・ＮＧデータを併せて分析することで、不良発生要因の可視化を支援します。

システム 基本構成

ナ・デックスが目指す「不良品質ゼロ」の４Step

STEP1

データ収集

インラインで生産部品全数の正しいデータを漏れなく収集。

STEP2正常/不良判定

インラインでリアルタイムで不良判定。

後工程に不良を流出させない仕組みづくり

STEP3変化点管理

不良発生時、成形されたデータと4M情報を紐づけて原因分析・追及

STEP4不良要因フィードバック

不良発生時の要因を現場や設備にフィードバック
